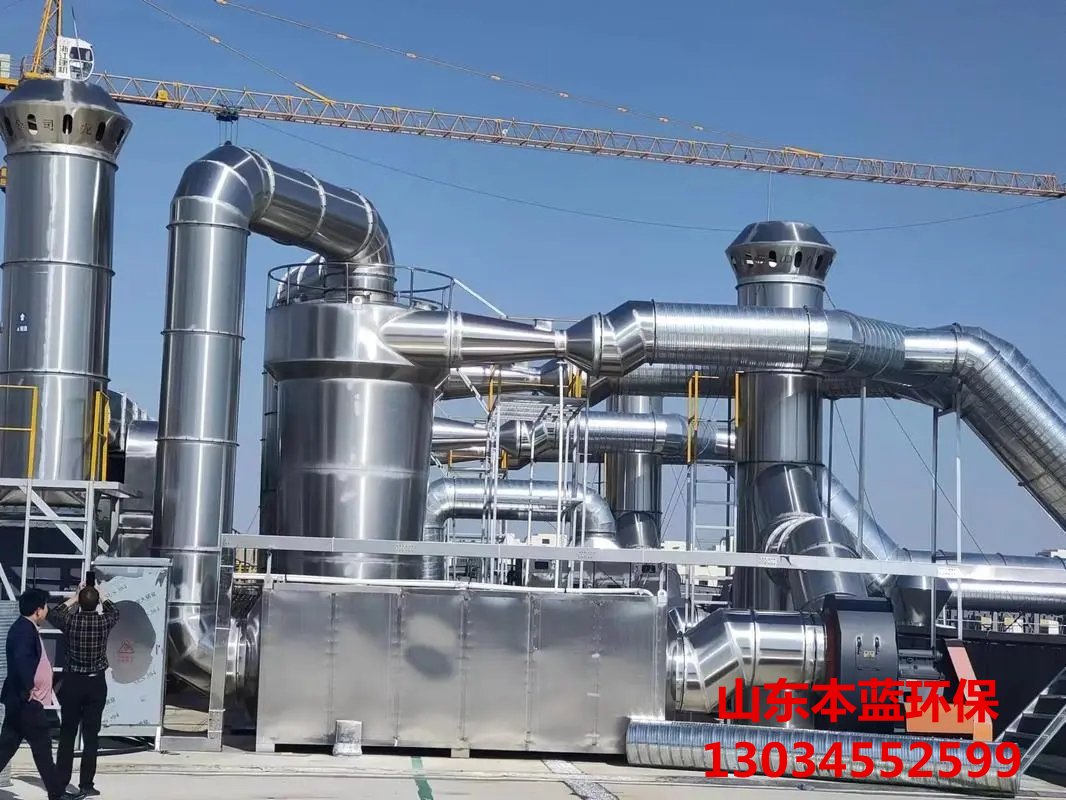

工業廢氣處理設備制作時劃線放樣要求



在工業廢氣處理設備的制作過程中，劃線放樣是一個至關重要的環節。它不僅關系到設備各部件的***加工與組裝，還直接影響到設備的整體性能和運行效率。以下是對工業廢氣處理設備制作時劃線放樣要求的詳細闡述：



 一、劃線放樣的基本概念與重要性



劃線放樣是將設計圖紙上的尺寸、形狀和位置信息，通過測量和標記的方式轉移到實際材料上的過程。它是設備制作的***步，為后續的切割、成型、焊接等工序提供準確的基準和指導。***的劃線放樣能夠確保設備各部件的尺寸精度和位置精度，從而提高設備的整體質量和穩定性。



 二、劃線放樣前的準備工作



1. 熟悉設計圖紙：在進行劃線放樣前，必須充分熟悉設計圖紙，了解設備的結構、尺寸和工藝要求。對于復雜或***殊的結構，應進行詳細的分析和研究，確保理解無誤。



2. 檢查材料質量：劃線放樣所使用的材料應符合設計要求，且表面應平整、無裂紋、銹蝕等缺陷。對于不合格的材料，應及時更換或處理。



3. 準備工具和設備：根據劃線放樣的需要，準備***相應的測量工具（如卷尺、直尺、角度尺等）、標記工具（如劃針、樣沖等）和輔助設備（如平板、支架等）。



 三、劃線放樣的具體要求



1. 尺寸精度：劃線放樣時，應嚴格按照設計圖紙上的尺寸進行標記。對于關鍵尺寸，應采用多次測量和校核的方式，確保尺寸精度滿足要求。同時，還應考慮材料的收縮率、加工余量等因素，對尺寸進行適當調整。



2. 形狀精度：除了尺寸精度外，劃線放樣還需要保證形狀精度。例如，對于圓形或弧形部件，應使用專用工具或模具進行劃線，確保其形狀與設計圖紙一致。對于復雜形狀，可以采用分段劃線或樣板劃線的方法。



3. 位置精度：劃線放樣時，應確定各部件之間的相對位置關系。這包括平行度、垂直度、同軸度等位置公差的要求。為確保位置精度，可以使用定位銷、夾具等輔助工具進行固定和校準。



4. 線條清晰、準確：劃線時應使用尖銳的劃針或樣沖，確保線條清晰、準確。線條的寬度應適中，既不宜過寬也不宜過窄，以便于后續加工和識別。同時，線條應連續、無斷裂或模糊現象。



5. 標記完整、規范：在劃線放樣過程中，應對重要的尺寸、形狀和位置進行標記。標記應完整、規范，包括尺寸數值、公差帶、基準符號等必要信息。此外，還可以使用不同顏色的油漆或標記筆對不同類型的線條進行區分，以提高可讀性和準確性。

 四、劃線放樣后的檢查與修正



完成劃線放樣后，應對所劃的線條和標記進行全面檢查。檢查內容包括尺寸精度、形狀精度、位置精度以及線條的清晰度和標記的完整性等。對于不符合要求的部分，應及時進行修正或重新劃線。同時，還應做***記錄工作，以便后續追溯和參考。



綜上所述，工業廢氣處理設備制作時的劃線放樣要求十分嚴格。只有確保劃線放樣的***性和規范性，才能為后續的設備制作奠定堅實的基礎。因此，在實際生產過程中，應加強對劃線放樣環節的控制和管理，提高操作人員的專業技能和責任心，確保設備制作的高質量完成。
